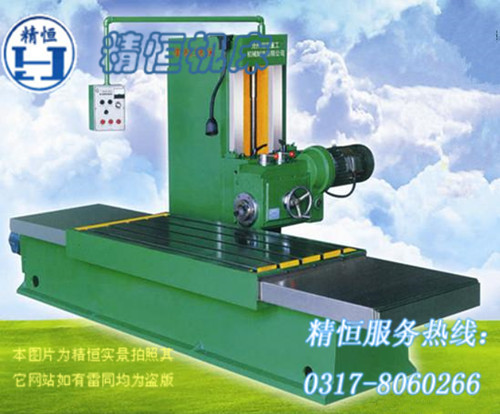

多功能端面銑床為整體式結構的端面銑床，立柱滑座在床 身導軌上移動，銑削頭滑板在立柱導軌上、下移動并能軸向移動（可手動、機動），從而_程度地滿足工件的加工范圍。銑削頭垂直、水平兩方向的移動均由一個 進給箱通過直流電機或變頻電機驅動，電磁離合器轉輪箱減速，實現（25~200mm/min）無級進給。
多功能端面銑床可多工位臥式加工_大型電機機座地腳平面，亦可作特長特高形狀工件平面或槽的銑削及鉆孔。
多功能端面銑床技術參數：

產品名稱	新型多功能端面銑床
規格型號	mm	DX30-15W	DX40-15W	DX60-20W	DX80-25W
機床床身	mm	5000×1060×480	6000×1060×500	9000×1500×650	11000×1500×650
立柱尺寸	mm	2800×1000×800	2800×1000×800	3800×1400×1000	4400×1500×1050
縱向行程	mm	3100	4100	6100	8100
懸梁橫向行程	mm	1500	1500	2000	2000
懸梁升降行程	mm	1500	1500	2000	2500
端面銑橫向伸出行程	mm	250	250	250	280
端面升降行程	mm	1500	1500	2000	2500
懸梁銑頭功率	kw	4	4	5.5	5.5
端面銑頭功率	kw	5.5	5.5	7.5	7.5
銑銷頭轉數	rpm	88-628	72-508	75-420
推薦_刀盤直徑	φ	200	200	250	250
懸梁垂直銑頭回轉角度	。	±30°
總機容量	kw	22.17	22.17	25.57	25.75
機床外形尺寸（長×寬×高）	mm	7000×3850×2950	8400×3850×2950	11500×5050×4000	13600×5650×4200
整機重量	T	14.5	17.2	35.4	38.6
