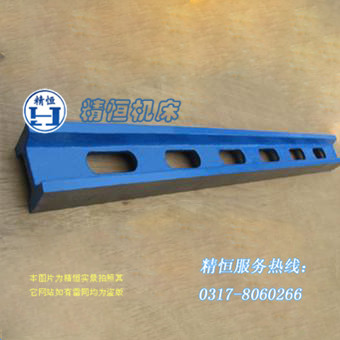

檢驗平尺在精密平面度的測量器具。采用鑄鐵HT250鑄造而成,因此全稱為鑄鐵檢驗平尺。其自身有上下兩個工作面。經過人工刮研處理。為檢驗工作提供了精度及抗磨損的_條件。
檢驗平尺本身與橫桿都經過_的研磨與拋光以助垂直度與水平度的測量。
檢驗平尺可依據檢驗需要,工作面采用刮研或者研磨處理工藝。
檢驗平尺適用于機床導軌,工作臺的精度檢查、幾何精度測量,精密部件的測量,刮研工藝加工等工作。
| 材質 | 鑄鐵檢驗平尺規格 | 鑄鐵檢驗平尺工作面直線度或平面度 | 鑄鐵檢驗平尺工作面間平行度 | 備注 |
| 精度等級(μm) |
| 0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
| 鑄鐵檢驗平尺 | 500×35 | 3 | 6 | 12 | 4.54 | 9 | 18 | 特殊規格可定做 |
| 750×40 | 4 | 8 | 15 | 6 | 12 | 25 |
| 1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 |
| 1200×50 | | 12 | 24 | | 18 | 36 |
| 1500×60 | | 15 | 30 | | 20 | 40 |
| 2000×80 | | 18 | 36 | | 27 | 54 |
| 2500×80 | | | 44 | | | 65 |
| 3000×100 | | | 52 | | | 78 |
| 3500×100 | | | 60 | | | 90 |
| 4000×100 | | | 68 | | | 100 |
